Реализация системы Andon для автопрома

Инструмент визуального менеджмента входящий в концепцию Бережливого производства.

Система Andon, один из основных инструментов визуального менеджмента, входящих в концепцию Бережливого производства, который широко применяется на сборочных предприятиях автомобильной промышленности. Система позволяет эксплуатационному и обслуживающему персоналу с одного взгляда оценить состояние операций в какой-либо зоне, а также предупредить о возникновении различных отклонений.

Давайте разберем в деталях на базе какого оборудования можно построить типовую систему Andon. Все компоненты можно условно поделить на 3 группы: устройства ввода информации, устройства вывода или отображения информации, а также, устройства управления и накопления информации.

Устройства ввода информации.

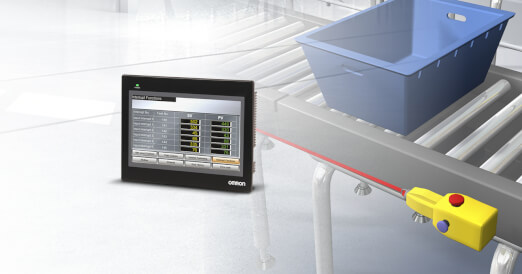

Устройствами ввода могут являться либо обычные кнопочные посты, либо сенсорные кнопочные посты, реализованные на базе панелей операторов серий NA или NB. Такие устройства предназначены для передачи сигнала от рабочего. Сенсорные кнопочные посты получили широкое распространение при реализации таких систем, так как могут гибко настраиваться для удобства рабочего. Применение тросовых выключателей серии ER значительно сокращают время на перемещения персонала.

safety stop nb fcard prod

Устройства вывода информации.

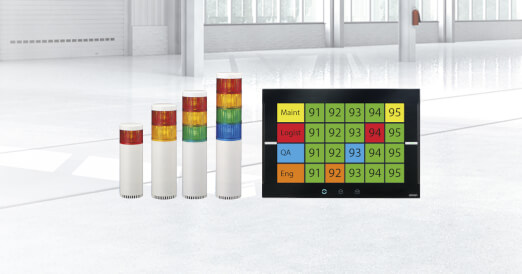

Устройствами вывода или отображения информации могут служить световые колонны серий LU5 и LU7 для световой или звуковой сигнализации, а также мониторы отображения состояния системы на базе промышленных ПЛ серий NY. Такие устройства предназначены для информирования ремонтно-эксплуатационных служб о возникновении всевозможных отклонений в процессе сборки с идентификацией места, где возникло отклонение.

patlite na hmi fcard prod

Устройства управления и накопления информации.

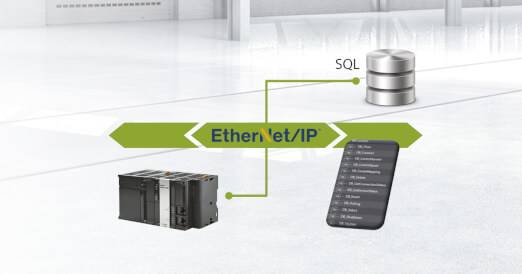

За выполнение алгоритмов системы Andon отвечает промышленный контроллер серии NJ. Также функцией промышленного контроллера является накопление всей необходимой для дальнейшего анализа информации и ее хранение в базе данных предприятия. Модификация контроллера NJ с поддержкой прямого ввода данных в базы данных формата SQL легко справляется с этой задачей. Причем вам не нужно будет использовать дополнительно OPC сервер или другое программное обеспечение для конвертации данных, так как контроллер NJ SQL имеет набор функциональных блоков, с помощью которых вы можете работать с базами данных напрямую.

sql nj fcard prod

Система Andon функционирует следующим образом. При возникновении отклонения рабочий нажимает нужную кнопку, либо дергает за трос аварийного останова. Информация об этом моментально передается на сигнальную колонну и монитор системы. После принятия соответствующих мер, система возвращается в рабочий режим. Все события, связанные с отклонениями, автоматически фиксируются и накапливаются в базе данных предприятия. На основе накопленных данных возможно построение различных графиков и отчетов для анализа произошедшей ситуации и предотвращения ее в будущем.

Из особенностей реализации системы, которые позволяют сократить потери, а также повысить гибкость и надежность хотелось бы отметить использование тросовых выключателей в качестве устройств ввода для сокращения времени на перемещения. А также использование панелей операторов в качестве сенсорных кнопочных постов, что позволяет гибко настраивать экраны индивидуально под каждого оператора, и в дальнейшем использовать их для решения более сложных задач, например, реализации электронного паспорта сборки автомобиля.

Полный набор компонентов необходимых для функционирования системы Andon вы можете заказать у нас. Мы поможем детально проработать ваш проект и подобрать оптимальный набор оборудования, а также рекомендовать инжинирингового партнера, который под ключ внедрит систему на вашем предприятии.
