CK3E

Программируемый многоосевой контроллер CK3E

  • Управление движением по 32, 16 или 8 осям
  • Длительность цикла от 250 мкс
  • Совместимость со стандартными командами языка G-Code
  • Экономия места и кабеля благодаря компактной конструкции
  • CAD/CAM для простого задания профилей движения
  • EtherCAT для гибкого создания различных конфигураций

Характеристики и информация для заказа

Ordering information

Programmable multi-axis controller

Item/Appearance

Memory

Communication ports

Number of axes

Order code

Programmable multi-axis controller

Main memory: 1 GB

Flash memory: 1 GB

EtherCAT port: 1

Ethernet port: 1

8

CK3E-1210

16

CK3E-1310

32

CK3E-1410

Accessories

Item

Specifications

Order code

USB memory

2 GB

FZ-MEM2G

8 GB

FZ-MEM8G

Power supply

Output voltage: 24 VDC

S8JX-____24__

Computer software

Item

Description

Power PMAC IDE1

This computer software is used to configure the controller, create user programs and debug programs.

This is a free software, contact your OMRON representative for information on how to procure.

Power PMAC-NC16 SDK

This computer software is used to control working machines and other CNC machines with the controller. Use this software when you want to customize the HMI screen. The product contains extension source codes used for customization.

This is a non-free software, contact your OMRON representative for information on how to procure.

Power PMAC-NC16 Runtime

This computer software is used to control working machines and other CNC machines with the controller. Use this software when you do not customize the HMI screen.

This is a non-free software, contact your OMRON representative for information on how to procure.

EC Engineer

This computer software is used to configure and monitor the EtherCAT network by using the controller as the EtherCAT master.

This is a free software, contact your OMRON representative for information on how to procure.


1. Power PMAC IDE version 2.2 or higher is needed.
1. Power PMAC IDE version 2.2 or higher is needed.

Как мы можем помочь вам?

Если вы хотите задать вопрос или узнать информацию о ценах, свяжитесь с нами или отправьте запрос.

+7 495 648 94 50
Свяжитесь с нами

Свяжитесь со мной

Пожалуйста, заполните все поля отмеченные звездочкой. Ваши персональные данные будут обработаны с соблюдением конфиденциальности.

Text area error notification

Text error notification

Text error notification

Text error notification

Text error notification

Text error notification

Text error notification

Country error notification

Checkbox error notification

Checkbox error notification

Спасибо за Ваш запрос. Мы свяжемся с Вами в ближайшее время.

Возникли технические проблемы. Ваша форма не была отправлена. Примите наши извинения и повторите попытку позже. Детали: [details]

Download
Ценовая политика
Отправить запрос о цене

Запрос коммерческого предложения

С помощью этой формы вы можете запросить коммерческое предложение на выбранный вами продукт. Пожалуйста, заполните все поля отмеченные звездочкой. Ваши персональные данные будут обработаны с соблюдением конфиденциальности.

CK3E

Text error notification

Text error notification

Text error notification

Select notification error

Select notification error

Text error notification

Text error notification

Text error notification

Country error notification

Text error notification

Text area error notification

Checkbox error notification

Checkbox error notification

Благодарим за интерес к нашей продукции. Мы вышлем интересующую Вас информацию в ближайшее время.

Возникли технические проблемы. Ваша форма не была отправлена. Примите наши извинения и повторите попытку позже. Детали: [details]

Download

Особенности

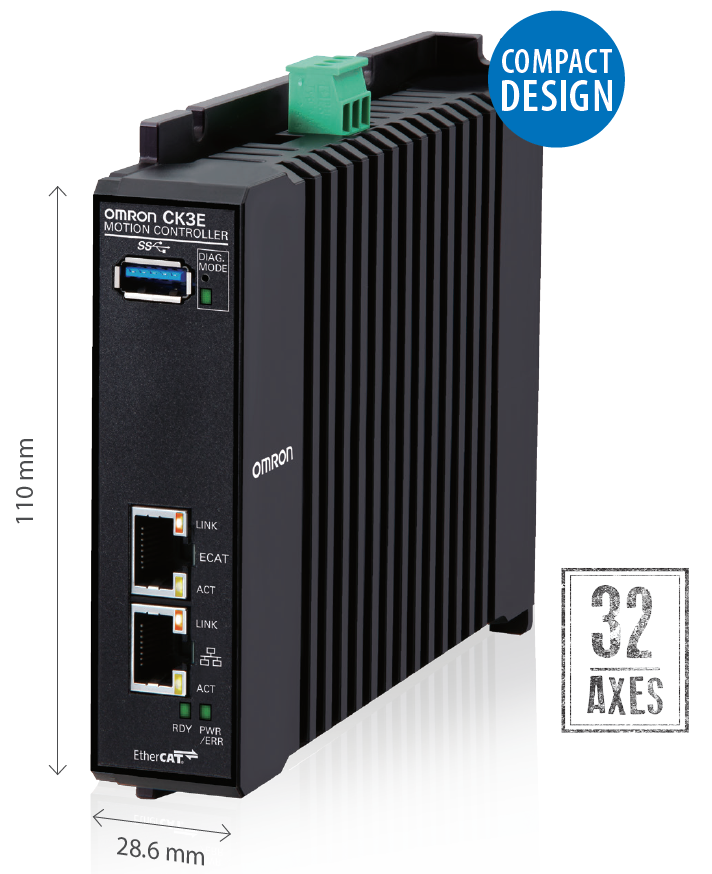

Компактная конструкция

ck3e compact design prod

Встроенные порты:

  • Modbus TCP для обмена данными с ПЛК, визуализации и программирования
  • EtherCAT для управления оборудованием в режиме реального времени
  • Порт USB для регистрации данных или загрузки G-кодов

Высокоскоростной и сверхточный контроллер управления движением и ПК в одном устройстве

ck3e system configuration prod

Комплексная кинематика

ny51-a complex kinematics prod

Сложными механизмами можно управлять с помощью матричной обработки и преобразования пространства. Благодаря кинематическим функциям легко можно управлять такими специальными приложениями, как, например, позиционированием зеркала телескопа-гексапода.

Эффективные функции для точной обработки

ny51-a g code icon prod

G-код

Стандартный преобразователь G-кода RS-274. Подпрограммы с возможностью перезаписи позволяют применять G-, M-, T- и D-коды в соответствии с потребностями пользователя. Возможность адаптации синтаксической структуры и работы с любым программным обеспечением CAD/CAM.

ny51-a cutter compensation 2d 3d icon prod

Коррекция на режущий инструмент в формате 2D/3D

Компенсация диаметра и формы инструмента, точно отвечающая точке резания, указанной в G-коде.

ny51-a fast processor and large program buffer icon prod

Быстрый процессор и большой программный буфер

Быстрый процессор может обрабатывать более 10 000 блоков в секунду и до 1 ГБ программы обработки деталей.

ny51-a block retrace for reversing the path icon prod

Режим перенаправления блока (Block Retrace) для смены траектории

Траектория может быть изменена, чтобы извлечь инструмент из области резания.

ny51-a advanced block lookahead icon prod

Усовершенствованный предварительный просмотр блока

Инструкции в буфере анализируются заранее, перемещения смешиваются и оптимизируются по параметрам скорости и ускорения, обеспечивая улучшенную эффективность.

ny51-a tangent tool management icon prod

Управление инструментом по касательной линии

Для инструментов с направлением резки требуется позиционирование по касательной траектории.

Программное обеспечение

product-small-power-pmac-ide prod

Power PMAC IDE

Данное компьютерное программное обеспечение используется для настройки, создания пользовательских программ и отладки программ для программируемых  многокоординатных контроллеров NY51-A и CK3E.
