E32 Повышенной точности

Библиотека дву-/трехмерных CAD рисунков

Особенности

Головки волоконно-оптических датчиков повышенной точности

Высочайшая точность при конструировании и производстве оптических волокон и фокусирующих линз обеспечивает исключительно низкую погрешность луча и светового пятна, позволяя обнаруживать мельчайшие объекты и разности высот менее 100 мкм.

Коаксиальные оптические волокна с фокусирующими линзами обеспечивают диаметр светового пятна 100 мкм
Модели на пересечение луча с высокой степенью фокусировки луча и прецизионной юстировкой оптической оси
Модели с ограниченной зоной отражения для обнаружения отличий по высоте менее 100 мкм

High production accuracy

Сфокусированное и высокоточное центрирование луча в процессе изготовления. Есть модели с типовым отклонением величиной 0,1°, обеспечивающие очень точное обнаружение.

Coaxial fibers

Коаксиальное оптоволоконо обеспечивает большую дистанцию срабатывания и точный контроль позиционирования, а также позволяет легко настроить фокус луча при использовании фокусирующей линзы.

Variable focal point

Коаксиальные волокна позволяют использовать регулируемые фокусные линзы в целях регулировки фокусной точки и размера пятна в тех случаях, где традиционные многожильные волокна проявляют непредсказуемое поведение.

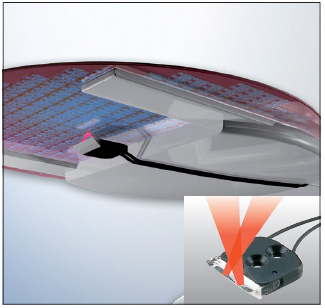

Limited reflective fibers

Волоконно-оптические датчики с ограниченной зоной отражения от объекта собирают полное отражение на блестящих поверхностях, что позволяет определять перепады высот или объекты на заданном расстоянии.

Характеристики и информация для заказа

Ordering information

Sensor type	Preferred usage	Size	Key feature	Sensing distance 1 (in mm)		Order code
Sensor type	Preferred usage	Size	Key feature	E3X-HD	E3NX-FA	Order code
	Precise thin object detection /accurate positioning	dia 3 mm	High precision optical axis adjustment Very focused beam	3800	4000	E32-T22S
		dia 3 mm		1780	2650	E32-A03 2M
		dia 2 mm		680	1000	E32-A04 2M
	Very small object detection	M6	-	600	900	E32-CC200 2M2
		M3	Spot dia 0.5 mm	120	180	E32-C31 2M
			Spot dia 0.2 mm	17		E32-C41 1M + E39-F3B
			Spot dia 0.1 mm	7		E32-C41 1M + E39-F3A-5
		dia 3 mm	-	300	450	E32-D32L
		dia 2 mm	-	150	220	E32-D32 2M 2
		M6	90° cable exit Hexagonal back	350	520	E32-C11N 2M
		M3	90° cable exit Hexagonal back	130	190	E32-C21N 2M
		M3	90° cable exit	50	70	E32-C31N 2M
		M3	Spot dia 0.5 to 3mm	8 - 25 adjustable		E32-C31 2M + E39-EF51
		dia 2 mm3	Spot dia 0.5 to 1 mm	6 - 15 adjustable		E32-D32 2M + E39-F3A
		dia 2 mm3	Spot dia 0.1 to 0.6 mm	6 - 15 adjustable		E32-C42 1M + E39-F3A
	Precision height difference detection / flat surface detection Object detection in front of background	23 × 20 × 9 mm	-	26.5±11.5		E32-A09 2M
		16 × 18 × 4 mm	-	7.2±1.8		E32-L25L 2
		20 × 20 × 5 mm	-	3.3		E32-L25
		18 × 20 × 4 mm	Precise spot e.g. for detection of a flat / reflective surface	4±2		E32-L24L 2
		34 × 25 × 8 mm	High precision (detection accuracy 100 µm)	2.4		E32-EL24-1 2M
		20.5 × 14 × 3.8 mm	Limited reflective wide beam e.g. for object detection on a flat surface	15		E32-L16-N 2M

Specifications

Item		Through-beam			Diffuse reflective (coaxial)				Limited reflective
Item		E32-T22S	E32-A03	E32-A04	E32-C11N E32-C31N	E32-C21N	E32-CC200	E32-C42 E32-D32/-D32L E32-C31/-C41	E32-EL24-1	E32-L24L E32-L25L	E32-L25	E32-L16	E32-A09
Permissable bending radius		R10	R1	R10	R4	R2	R25		R10		R25
Cut to length		Yes
Ambient temperature		-40°C to 70°C
Material	Head	Brass-nickel plated		Stainless steel	Brass-nickel plated			Brass nickel plated	Brass-nickel plated and aluminium	Polycarbonate	ABS		Aluminium
	Fiber	PMMA
	Sheath	PVC coating	Polyethylene coating		PVC coating		PVC, polyethylene and polyolefin coating		Polyethylene coating
Degree of protection		IEC 60529 IP67	IEC 60529 IP50		IEC 60529 IP67					IEC 60529 IP50		IEC 60529 IP40

1. Sensing distance measured in Standard Mode

2. A high flex cable version is available. Add ’R’ to the order code, e.g. E32-CC200R

3. Outer diameter of the fiber. Outer diameter of the focal lens is dia 4mm (front part)

1. Sensing distance measured in Standard Mode

2. A high flex cable version is available. Add ’R’ to the order code, e.g. E32-CC200R

3. Outer diameter of the fiber. Outer diameter of the focal lens is dia 4mm (front part)

Аксессуары

Accessories

Type	Comment	Order code
Focal lens	- Extends sensing distance by more than 500% - For M4 Through beam fibers E32-TC200, E32-ET11R, E32-T11 (fits M2.6 thread) - 2 pcs per set	E39-F1


Focal lens (side view)	- For M4 through beam fibers E32-TC200, E32-ET11R, E32-T11, E32-T61-S, E32-T81R-S (fits M2.6 thread) - Temperature range -40 to 200°C - 2 pcs per set	E39-F2


Focal lens (variable)	- For precision detection with E32-D32	E39-F3A
Focal lens	- For precision detection with E32-EC41	E39-F3A-5
	- For precision detection with E32-EC41	E39-F3B
	- For precision detection with M6 coaxial diffuse reflective fibers (e.g. E32-CC200)	E39-F18
Focal lens (side view, variable)	- For precision detection with E32-EC31	E39-EF51
Focal lens (heat resistant)	- Extends sensing distance by more than 500% - For M4 through beam fibers E32-ET51, E32-T61, E32-T61-S, E32-T81R, E32-T81R-S (fits M4 thread) - Temperature range -60 to 350°C - 2 pcs per set	E39-EF1-37-2



		E39-F16
Focal lens (vacuum resistant, heat resistant)	- Fits E32-T51V and E32-T54V (fits M2.6 thread) - 2 units per set - Heat resistant up to 120°C	E39-F1V


Fiber cutter	- Included in applicable fiber	E39-F4
Thin fiber attachment	- Amplifier adapter for thin fibers - Included in applicable fiber (2 sets)	E39-F9
Thin fiber attachment		E39-F9
Sleeve bender	- For E32-TC200B(4) - For E32-TC200F(4) - For E32-DC200F(4)	E39-F11


Single fiber extension connector	- Fiber extension connector for 2.2 mm dia standard fibers - One unit	E39-F10
Single fiber extension connector		E39-F10
Dual fiber extension connector	- For fibers with dia 2.2	E39-F13
	- For fiber with dia 1.0	E39-F14
	- For fibers with dia between 1.0 and 2.2	E39-F15

Protective spiral tube 1	- For M3 diffuse type sensors - Length 1 m	E39-F32A
	- For M3 diffuse type sensors - Length 1 m	E39-F32A
	- For M3 through beam type sensors - Length 1 m	E39-F32B
	- For M3 through beam type sensors - Length 1 m	E39-F32B
	- For M4 through beam type sensors - Length 1 m	E39-F32C
	- For M4 through beam type sensors - Length 1 m	E39-F32C
	- For M6 diffuse type sensors - Length 1 m	E39-F32D
	- For M6 diffuse type sensors - Length 1 m	E39-F32D

Fiber on roll 2	- Dia 2.2 mm - Standard monocore, 10 mm bending radius - -40 to 80°C	E32-E01 100M


	- Dia 1.1 mm - Standard monocore, 15 mm bending radius - -40 to 80°C	E32-E02 100M


	- Dia 2.2 mm - High flex multicore, 1 mm bending radius - -40 to 80°C	E32-E01R 100M


	- Dia 1.1 mm - High flex multicore, 1 mm bending radius - -40 to 80°C	E32-E02R 100M


	- Dia 2.2 mm - High temperature monocore, 20 mm bending radius - -60 to 150°C	E32-E05 100M

1. Protective spiral tubes with 0.5 m length are available. Add '5' to order code ... e.g. E39-F32A5

2. Fiber length 100 m on a roll - cut to length

1. Protective spiral tubes with 0.5 m length are available. Add '5' to order code ... e.g. E39-F32A5

2. Fiber length 100 m on a roll - cut to length
