Y92E-S_PP

Библиотека дву-/трехмерных CAD рисунков
Y92E-S_PP Спецификация

Особенности

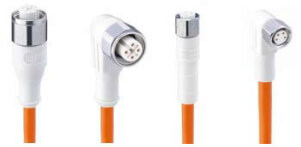

Кабельные разъемы, устойчивые к воздействию моющих средств

Комплекты соединительных кабелей со степенью защиты IP69K для пищевой и фармацевтической промышленности.

Комплекты соединительных кабелей для датчиков - решение полностью устойчивое к мойке и моющим средствам.

3-контактные и 4-контактные разъемы типоразмера M8 и M12
Обжимные наконечники SUS316L для пищевой отрасли
Для применения с устойчивыми к воздействию химикатов фотоэлектрическими и индуктивными датчиками – E3FC, E3ZM и E2EH
Прямые и угловые разъемы

Y92E-S_PP

Широкий диапазон рабочих температур: -30 °C ... 90 °C
Корпус разъема и кабель из полипропилена
Одобрены ECOLAB

Общая информация

Совместимость с устойчивыми к воздействию химикатов фотоэлектрическими и индуктивными датчиками Omron с 4-контактными разъемами M12 — серия E3FC и E2EH, и 3-контактными и 4-контактными разъемами M8 — серия E3ZM
Степень защиты: IP67, IP68 и IP69K
Позолоченные обжимные контакты и высокая устойчивость к ударам и вибрации гарантируют надежную передачу данных в любых условиях
Держатель контактов и литой корпус из химически стойкого полипропилена (PP)
Резьбовое соединение из нержавеющей стали 316 (V4A) с шестигранной гайкой
Не содержит ПВХ

Широкий ассортимент вариантов исполнения

Гнездовые разъемы с литыми кабелями
M8: 3- и 4-контактные версии
M12: 3-, 4-, 5-контактные версии
Различные варианты длины кабеля: 2 м, 5 м, 10 м

Сертификаты

Сертификат ECOLAB о стойкости к воздействию химических и моющих веществ
Сертифицированная UL рабочая температура до +90 °C

Аксессуары

Cable connectors

Size	Shape	Type	Features	Material		Order code
Size	Shape	Type	Features	Nut	Cable	Connector straight	Connector l-shaped
M8			3 pin	Brass (CuZn)	PVC 2 m	XS3F-M8PVC3S2M	XS3F-M8PVC3A2M
			3 pin		PUR 2 m	XS3F-M8PUR3S2M	XS3F-M8PUR3A2M
			4pin		PVC 2 m	XS3F-M8PVC4S2M	XS3F-M8PVC4A2M
			4pin		PUR 2 m	XS3F-M8PUR4S2M	XS3F-M8PUR4A2M
			3 pin	Brass (CuZn)	PVC 2 m	XS3F-LM8PVC3S2M	XS3F-LM8PVC3A2M
			4 pin	Brass (CuZn)	PVC 2 m	XS3F-LM8PVC4S2M	XS3F-LM8PVC4A2M
		Detergent resistant Wash-down	4 pin	Stainless steel (SUS316L)	PP1 2 m	Y92E-S08PP4S 2M-L	Y92E-S08PP4A 2M-L
		Robotic (drag chain)	4 pin	Brass (CuZn)	Robotic PVC 2 m	XS3F-M421-402-R	XS3F-M422-402-R
		Robotic (drag chain)			Robotic PUR 2 m	Y92E-M08PUR4S2M-L	Y92E-M08PUR4A2M-L
		High robotic (drag chain & torsion)			High robotic PUR 2 m	Y92E-M08PUR4S2M-R	Y92E-M08PUR4A2M-R
M122			3 wire	Brass (CuZn)	PVC 2 m	XS2F-M12PVC3S2M	XS2F-M12PVC3A2M
			3 wire		PUR 2 m	XS2F-M12PUR3S2M	XS2F-M12PUR3A2M
			4 wire		PVC 2 m	XS2F-M12PVC4S2M	XS2F-M12PVC4A2M
			4 wire		PUR 2 m	XS2F-M12PUR4S2M	XS2F-M12PUR4A2M
			5 wire		PVC 2 m	XS2F-M12PVC5S2M	XS2F-M12PVC5A2M
			5 wire		PUR 2 m	XS2F-M12PUR5S2M	XS2F-M12PUR5A2M
			3 wire	Brass (CuZn)	PVC 2 m	XS2F-LM12PVC3S2M	XS2F-LM12PVC3A2M
			4 wire	Brass (CuZn)	PVC 2 m	XS2F-LM12PVC4S2M	XS2F-LM12PVC4A2M
		LED (power and output LED, PNP/NPN)	3 wire	Nickel plated brass	PVC 2 m	–	XS2F-M12PVC3A2MPLED
			4 wire		PVC 2 m	–	XS2F-M12PVC4A2MPLED
			3 wire		PUR 2 m	–	XS2F-M12PUR3A2MPLED
			4 wire		PUR 2 m	–	XS2F-M12PUR4A2MPLED
		Detergent resistant Wash-down	4 wire	Stainless steel (SUS316L)	PP1 2 m	Y92E-S12PP4S 2M-L	Y92E-S12PP4A 2M-L
		105°C Heat resistant	4 wire	Stainless steel (SUS316L)	Heat resistant PVC 2 m	XS2F-E421-D80-E	XS2F-E422-D80-E
		Twist & click	4 wire	Nickel plated Zinc	PVC 2 m	XS5F-D421-D80-F	XS5F-D422-D80-F
		Twist & click	4 wire	Nickel plated Zinc	PUR 2 m	XS5F-D421-D80-P	XS5F-D422-D80-P
		Robotic (drag chain)	4 wire	Brass (CuZn)	Robotic PVC 2 m	XS2F-D421-D80-F	XS2F-D422-D80-F
		Robotic (drag chain)			Robotic PUR 2 m	Y92E-M12PUR4S2M-L	Y92E-M12PUR4A2M-L
		High robotic (drag chain & torsion)			High grade robotic PUR 2 m	Y92E-M12PUR4S2M-R	Y92E-M12PUR4A2M-R
		8 pin	8 wire shielded cable	Brass (CuZn)	Shielded PUR 2m	Y92E-M12PURSH8S2M-L	–
Fiber amplifier (E3X) connector		Fiber amplifier connectors	Special fiber connector - 4 wire	PBT	PVC 2 m	E3X-CN21
			Special fiber connector + M8 plug	Plug: Zinc diecast	PVC 30 cm with M8 4-pin plug	E3X-CN21-M3J-2 0.3M
			Special fiber connector + M12 plug	Plug: Zinc diecast	PVC 30 cm with M12 4-pin plug	E3X-CN21-M1J 0.3M

Size	Shape	Type	Features	Material		Order code
Size	Shape	Type	Features	Nut	Cable	Connector straight	Connector l-shaped
M8/M12		Confection-able	Plugs and connectors for self assembly	Brass	n.a.	XS2C/G, XS5C/G Y92E_conf
M12		Field I/0 boxes	Direct wiring or DeviceNet communication	–		XW3D
M8/M12		T-connectors, covers, accessories and extended wiring portfolio	n.a.	–		XS2R, XS3R, XY2F, ...

1. PP - polypropylene

2. For details on pin configuration refer to specifications
